油气长输管道解决方案
油气长输管道是油气能源传输的大动脉，是原油、天然气和成品油最主要运输方式之一，具有距离远、无人值守、安全性要求高等特点，为了实现整条管道的综合监控和运营调度，SCADA系统必不可少。通过SCADA系统对长输管道所有的站控、阀室的设备进行集365足彩外围网站app制，并将数据汇总到调度中心进行统一监控，实现设备远程控制，现场无人值守，业务综合调度，提高管道运行效率和安全性。
就地控制、站级控制、调度中心集控三级控制，站控和调度中心控制权限切换；
系统冗余架构，网络冗余传输，数据断点续传；
SCADA系统实现管道自动化集控，作业综合调度；
主调度中心和备调度中心冗余部署，实现系统容灾。
SCADA系统实现管道站场和阀室设备数据采集
就地控制、站级控制、调度中心集控三级控制，站控和调度中心控制权限切换；
系统冗余架构，网络冗余传输，数据断点续传；
SCADA系统实现管道自动化集控，作业综合调度；
主调度中心和备调度中心冗余部署，实现系统容灾。
SCADA系统实现管道站场和阀室设备数据采集
就地控制、站级控制、调度中心集控三级控制，站控和调度中心控制权限切换；
系统冗余架构，网络冗余传输，数据断点续传；
SCADA系统实现管道自动化集控，作业综合调度；
1/5
产品方案

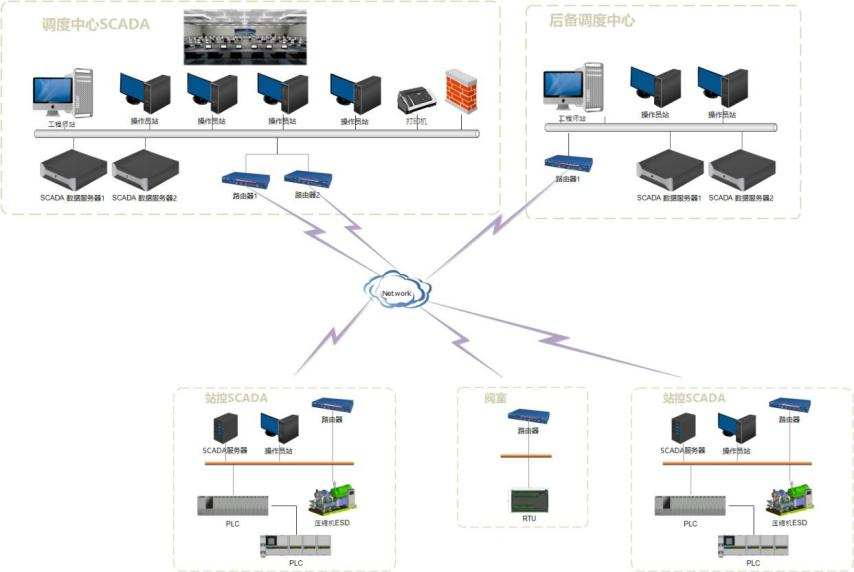

网络架构

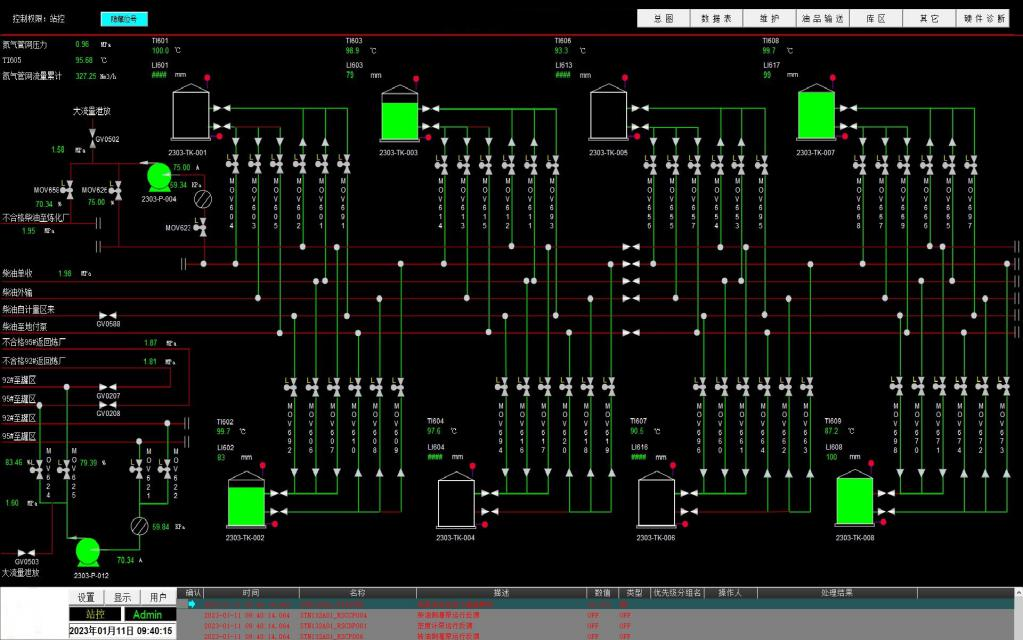

SCADA功能设计
方案功能
①基于365足彩外围网站appGCS控制系统实现对站控设备进行控制；②利用365足彩外围网站app数据采集器，对接365足彩外围网站appGCS控制系统实现数据采集；③站场设置SCADA系统，实现对站内数据进行监控，以及设备控制，作业操作；④各站场的数据采集器将数据上送到调度中心SCADA大型数据库中存储处理；⑤调度中心SCADA平台实现对所有站场数据的综合监控，远程控制，管道作业综合调度；⑥网络诊断功能实现全SCADA系统网络诊断；⑦数据传输网络支持冗余部署，保证数据传输安全可靠；⑧站场到调度中心支持断点续传，网络断开重连后实现数据补传；⑨调度中心操作指令下发，实现对现场设备远程操作；⑩支持C/S、B/S架构，系统灵活部署；⑪支持限值、状态、阀门到位等报警；⑫全系统时钟同步
方案亮点
分布式数据采集：采用数据采集器实现对站控系统数据采集，并通过私有协议传输到调度中心数据库，实现大规模的分布式数据采集。
大型工业实时数据库：调度中心部署冗余的大型工业实时数据库，单机最大支持50万点，多机千万点，对管道全系统数据进行统一处理，存储，报警计算。
网络诊断：对全系统网络进行诊断，实时监测各网络节点的状态，及时给出预警，排除网络故障。
权限切换：站控系统和调度中心操作权限切换，实现作业操作权限管控。
断点续传：当站场和调度中心网络出现异常断开后，等网络再次连上时，站控SCADA本地缓存地历史数据会补传到调度中心数据库，从而保证数据的完整性。
客户价值
通过SCADA系统对管道运行进行数据采集和监控，油气集输作业人员在调度中心操作站即可实现对全管道的运行进行管控，传输业务进行综合调度和管理，实现现场的无人和少人值守，极大地提高了工作效率。同时实时监测管道设备的运行状态，有效保证管道的安全运行。
